Sky

InterNavi USB своими руками

Recommended Posts

Всем привет! Подскажите, пожалуйста, как найти оригинальный провод для подключения USB (или альтернативу)? Чтобы не поять ничего ( для тех кто в этом плохо соображает) Как он называется?

Share this post


Link to post
Share on other sites

Всем привет! Подскажите, пожалуйста, как найти оригинальный провод для подключения USB (или альтернативу)? Чтобы не поять ничего ( для тех кто в этом плохо соображает) Как он называется?

Если долго искать то найти наверное можно , смотри или рынок или что у вас там .... куда таможеники сносят все на продажу.... сложно найти такой провод , мне было проще мафон поменять , можно распотрашить жгут который идет на этот непонятный разъем и там включиться , есть на Али но он если с зади мафона есть свободный разьем , вот такой https://4mycar.ru/parts/MITSUBISHI/8755A039 это к примеру , тут цена большая , во тдешевли https://ru.aliexpress.com/item/Biurlink-USB-MP3-MP4-WMA-usb-flash/32839548297.html?ws_ab_test=searchweb0_0%2Csearchweb201602_2_10152_10151_10065_10344_10068_10342_10343_10340_10341_10543_10084_10083_10618_10630_10307_10301_5722317_10313_10059_5711217_10534_100031_10629_10103_10627_10626_10624_10623_10622_10621_10620_5711317_10142_10125%2Csearchweb201603_1%2CppcSwitch_3&algo_expid=2e8c52a8-33fc-44b8-b37f-895c8c2dfa65-0&algo_pvid=2e8c52a8-33fc-44b8-b37f-895c8c2dfa65&priceBeautifyAB=0#/price  , а родной проблимотично найти но тож гдето на просторах али были

  • Like 1

Share this post


Link to post
Share on other sites

Спасибо большое за ответ:) я нахожусь практически во Владивостоке...недавно приобрел хонду с родной магнитолой (интернави) поэтому еще не совсем разобрался. Вскрыл саму монгнитолу и необноружил свободного разъема....совсем((( поэтому встал вопрос как установить USB вход (кстати в мануале USB есть НО только он выделен тусклым цветом, т. е. не подсвечивается совсем и выбрать его невозможно), некоторые говорят, что можно вывести кабель USB на поверхность, НО у меня не получается (вернее в магнитоле нет свободного входа/выхода ) так что буду рад любой инфа)))

Share this post


Link to post
Share on other sites

Спасибо большое за ответ :) я нахожусь практически во Владивостоке...недавно приобрел хонду с родной магнитолой (интернави) поэтому еще не совсем разобрался. Вскрыл саму монгнитолу и необноружил свободного разъема....совсем((( поэтому встал вопрос как установить USB вход (кстати в мануале USB есть НО только он выделен тусклым цветом, т. е. не подсвечивается совсем и выбрать его невозможно), некоторые говорят, что можно вывести кабель USB на поверхность, НО у меня не получается (вернее в магнитоле нет свободного входа/выхода ) так что буду рад любой инфа)))

где то тут на форуме есть все в картинках , как найти этот провод ( точнее что его искать , он от мафона идет в низ в район прикуривателя ) и как к нему припаять юсб и тогда в меню заработает , а так кина не будет , там все просто надо распотрашить этот казбель в нем в оплетке четыре провода юсб ( черный , белый, красный , зеленый ) https://yandex.ru/images/search?text=распайка%20юсб%20по%20цветам&img_url=https%3A%2F%2Fd1mon.com%2Fwp-content%2Fuploads%2F2014%2F10%2Faromalampa_usb_03.png&pos=5&rpt=simage&lr=1093 , искать надо тут https://hondahybrid.ru/forum/topic/926-internavi-usb-svoimi-rukami/  и ваще вот тема https://hondahybrid.ru/forum/forum/41-magnitola/?prune_day=100&sort_by=Z-A&sort_key=last_post&topicfilter=all :yes:

Share this post


Link to post
Share on other sites

приобрел хонду с родной магнитолой (интернави)

Фото в студию, тогда помощь будет более предметной.

Share this post


Link to post
Share on other sites

У меня Хонда СР-З с продной магнитолой. Добрый японец оставил в ней УСБ шнурок. При выткании в него флешки возникает ошибка чтения (пробовал несколько флешек, все размера до 8Г).

Подключил плеер через шнурок (просто хотел  зарядить, раз уж УСБ был бесполезен) и произошло чудо, магнитола увидела плеер как флешку и проигрывала с неё музыку. Что может быть не так с моими флешками? Все проверено рабочие, отформатированны в ФАТ32, так же как и плеер в принципе.

Share this post


Link to post
Share on other sites

У меня Хонда СР-З с продной магнитолой. Добрый японец оставил в ней УСБ шнурок. При выткании в него флешки возникает ошибка чтения (пробовал несколько флешек, все размера до 8Г).

Подключил плеер через шнурок (просто хотел  зарядить, раз уж УСБ был бесполезен) и произошло чудо, магнитола увидела плеер как флешку и проигрывала с неё музыку. Что может быть не так с моими флешками? Все проверено рабочие, отформатированны в ФАТ32, так же как и плеер в принципе.

Хм .. , а если воткнуть микро СД карту с переходником , телефонную видет же , типа токого

434eeecd3b8449354110a3dc7f93c12ac24f2c30

Share this post


Link to post
Share on other sites

Хм .. , а если воткнуть микро СД карту с переходником , телефонную видет же , типа токого



Попробовал, не работает с переходником. Хотя может мой переходник глючный, не на всех компах работает.

Вообще как оказалось у меня 2 усб выхода.

https://photos.app.goo.gl/NBLfgpHVCYQAPXWt2



Вчера полистав форум узнал что оказывается черная приблуда тоже в УСБ втыкается)))))

Вечером буду пробовать все варианты с ней и без неё.

Share this post


Link to post
Share on other sites

в общем разобрался с флешками.

нужно чтобы на флешке раздел было основной и неактивный.

в других случаях магнитола флешку не видит, точнее видит, но не может прочитать.

Share this post


Link to post
Share on other sites

Покажи как выглядит соединения усби провода со штатным проводом

Share this post


Link to post
Share on other sites



Кто все таки хочет по экспериментировать над переходником, могу сказать что все 4 провода были в верхнем ряду,шли друг за другом, примерно указал место, может кто методом тыка подберет :) в принципе это не сложно.
attachicon.gif2867.attach


не получается





в общем разобрался с флешками.
нужно чтобы на флешке раздел было основной и неактивный.
в других случаях магнитола флешку не видит, точнее видит, но не может прочитать.


по подробнее





подключил usb разьем,все работает.Разобрал штекер в верхнем ряду после четвертого провода(утолщенного) ,сразу идут вряд : красный, белый, зеленый, черный. Припоял к usb проводу. Флеху 8 гигов форматнул в fat 32,сначало закинул 80 треков, заиграло без проблем , потом закинул 120 в одну папку, запело! НО 99> остальные 21 не увидел майфуна. Попробую вторую папку сделать посмотрю что будет. usb высвечивается в HDD только когда воткнута флешка.Названия песен высвечивается на английском языке, все 99 треков!!! :thumbsup:


папку как обозначать





ну если найдешь куда его воткнуть
attachicon.gif2750.attach


https://ru.aliexpress.com/item/Biurlink-USB-MP3-MP4-WMA-usb-flash/32839548297.html?spm=a2g0s.8937460.0.0.48d02e0e6agrfb
то есть воткнуть не куда




Урааааа,дело было не в бабине,флеха брак,поставил другую 8г и огонь

Share this post


Link to post
Share on other sites
28.06.2015 в 20:51, temarfius сказал:

Тогда просьба к тем кто будет делать, подскажите какие пины использовались.

Распиновка чуть друга, я разобрал провод и уже, логично подцепил, по цвета указанных выше



29.06.2015 в 13:47, temarfius сказал:



Это все понятно. Вообщем, если кто будет делать, обратите внимания на номера пинов с соответствующими проводами и все.

Проблема, как найти там data+ и data-

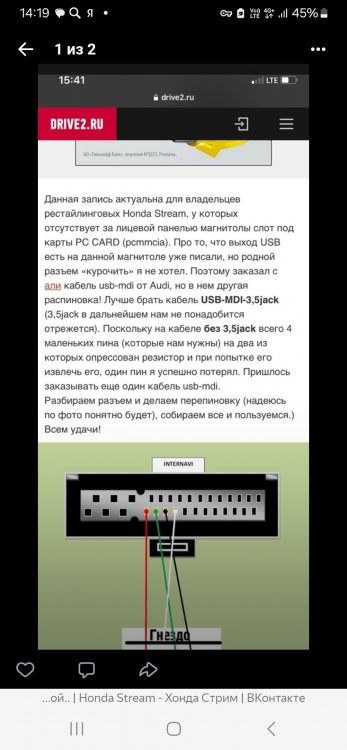

Screenshot_20250517_141954_Yandex Browser.jpg

Share this post
